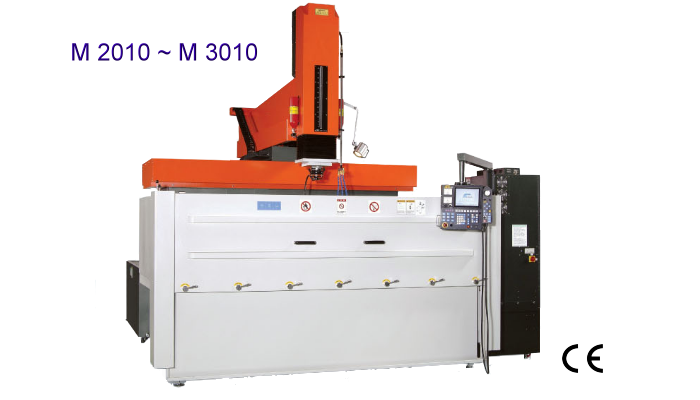

CNC 系列 : 单动柱电火花加工机 M2010 ~ M3010 |
 |
X、Y、Z三轴使用AC马达
多孔穴加工、扩孔加工、螺纹加工
可搭配ATC及C轴加工
放电R角<0.02mm
最佳表面粗度Ra<0.1µm.
三轴自由定义加工轴向及扩孔功能
快速跳跃及间段长行程排渣功能
特殊肋骨加工功能
|
规格 |
M2010 |
M2210 |
M3010 |
| 工作台X、Y行程 |
2000 x1000 mm |
2200 x 1000 mm |
3000 x1000 mm |
| Z轴行程 |
600 mm |
600 mm |
600 mm |
| 工作台面积 |
2250 x 1100 mm |
2250 x 1100 mm |
3100 x 1100 mm |
| 工作油槽内容积 |
2510 x 1620 x 650 mm |
2570 x 1620 x 650 mm |
3790 x 1650 x 650 mm |
| 主轴与工作台最大距离 |
660~1260 mm |
660~1260 mm |
750~1350 mm |
| 电极最大重量 |
300 kgs |
300 kgs |
300 kgs |
| 工作台最大承重 |
12000 kgs |
13000 kgs |
16000 kgs |
| 过滤桶容量 |
3800 Litre |
4200 Litre |
6000 Litre |
| 过滤蕊数量 |
8 pcs |
8 pcs |
8 pcs |
| 机台总重量 |
12600 kgs |
13600 kgs |
20600 kgs |
| 机台高度 |
3680 mm |
3680 mm |
3850 mm |
| 放电能量 |
60A / 5A, 90A / 5A, 120A / 5A |
| 输入电源 |
220 / 380 / 415 / 440V |
| 总容量 |
7KVA / 10KVA / 13KVA |
| 最快加工速度 |
400 / 600 / 800mm³/min |
| 最细表面粗度 |
Ra ≦ 0.1μm |
| 最低电极消耗比 |
< 0.2% ( specific equip.< 0.1%) |
标准配件 |
特殊配件 |
| 精密电极夹头 |
自動換電極系統 |
| 石英照明灯 |
C轴功能 |
| 工作固定工具组 |
瑞士"EROWA" 夹具 |
| 吸磁性喷油座 |
瑞典3R夹具 |
| 操作说明书 |
加工液冷却器 |
| 镜面加工系统 |
进口放电专用油 |
| 三轴光学尺 (1μm) |
永久磁盘 |
| |
自動滅火器 |
|
影像量测系统 CCD |
|
