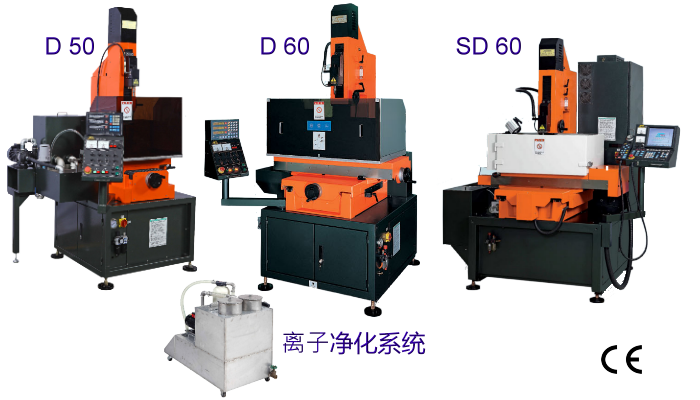

深孔电火花加工机 D 50 / D 60 / SD 60 |
 |
传统机，CNC专业生产制造
铜管加工尺寸：Ф0.1mm ~ Ф6.0mm
加工精度(偏差值) 100mm < 0.03mm (Ф1.0mm)
内装纯水制造机，无需另购工业用水
离子净化系统，可提供一对多台使用，效率可提高30%以上
特殊回路设计，适合各种特殊材质及超硬合金加工
可选用放电油加工系统，金对钨钢及特殊材质加工用
|
|
|
|
|
| 工作台X、Y行程 |
300 x 200 mm |
400 x 300 mm |
400 x 300 mm |
| Z轴伺服及(辅助)行程 |
360 mm |
360 mm |
360 mm |
| 机头辅助行程 |
140 mm |
190 mm |
190 mm |
| 导嘴上下距离 |
160 mm |
160 mm |
160 mm |
| 工作台尺寸 |
410 x 210 mm |
550 x 310 mm |
550 x 310 mm |
| 工作台与导嘴最大距离 |
350 mm |
400 mm |
400 mm |
| 铜管电极尺寸 |
φ0.3 ~ φ3.0 mm ( special φ0.1 ~ φ6.0mm ) |
| 最大工件尺寸 |
630 x 520 x 300 mm |
1000 x 650 x 300 mm |
750 x 560 x 300 mm |
| 加工液容量 |
30 Litre |
30 Litre |
110 Litre |
| 机台总重量 |
900 kgs |
1300 kgs |
1500 kgs |
| 机台高度 |
2370~2255 mm |
2380~2150 mm |
2390~2180 mm |
标准配件 |
特殊配件 |
| 电极夹头--------------1 Pc |
X, Y, Z 轴光学尺 |
| 压板--------------------2 Pcs |
特殊铜管电极 |
| 工具箱-----------------1 Set |
特殊导嘴 |
| 铜管电极-------------10 Pcs |
纯水制造系统 |
| 导嘴--------------------1 Pcs |
离子净化系统 |
| 平行块 |
常态过泸系统 |
| |
使用600mm长之加大机头 |
|
