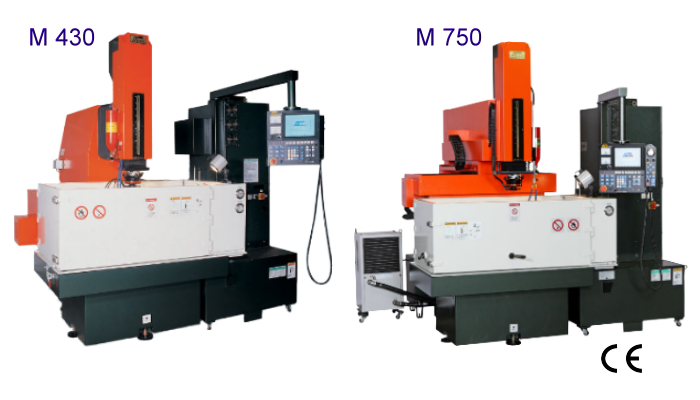

CNCシリーズ : スライディングシングルカラムEDM 430 / M 750 |
|
X. YおよびZ軸は、ACサーボモータを利用する。
マルチキャビティ加工、ORBIT-CUT加工＆らせん加工。
A.T.C. （自動工具交換）および利用可能なC軸加工。
スパーキングのサークル角度0.02ミリメートルよりも低い。
最高の表面粗さ（Ra）は、より良い0.1μm未満である。
X、Y、Z軸のマルチサイドORBIT-CUT加工
高速、長距離ジャンプ。
特殊なリブ形状の加工機能。 |
|
|
|
| X、Y、トラベル |
400 x 300 mm |
700 x 500 mm |
| Z-トラベル |
300 mm |
450 mm |
| テーブル寸法 |
840 x 520 mm |
840 x 520 mm |
| タンク寸法働く |
1200 x 660 x 410 mm |
1380 x 790 x 460mm |
| マックス。表クイルの距離 |
650 mm |
700mm |
| マックス電極重量 |
60 kgs |
100 kgs |
| マックス表のロード |
4200 kgs |
5200 kgs |
| 誘電体タンク容量 |
400 litre |
400 or 600 litre |
| フィルタ |
3 PCS |
3 PCS |
| 機械重量 |
2700+650 kgs |
3200+650 kgs |
| 機械の高さ |
2280 mm |
2520 mm |
| 機台長寬 |
 |
 |
| 公称電流 |
60A / 5A, 90A / 5A, 120A / 5A |
| 入力電圧 |
220 / 380 / 415 / 440V |
| KVA (KW) |
7KVA / 10KVA / 13KVA |
| マックス研磨速度 |
400 / 600 / 800mm³/min |
| ベスト表面粗さ |
Ra ≦ 0.1μm |
| ベスト電極消耗率 |
< 0.2% ( specific equip.< 0.1%) |
標準付属品 |
追加装備 |
| 精密電極クランプ |
ATC（自動工具交換） |
| 圧電ライト |
C軸 |
| ワーク固定ツールキット |
＂EROWA＂チャック·スイス |
| 磁気誘導オイルノズルベース |
3Rシステムチャック·スウェーデン |
| 操作マニュアル |
ジ·エレクトリッククーラー |
| M.F.D（ファインミラー仕上げ） |
電動オイル |
| Xは、Yが、Z軸リニアスケール（1μm以下） |
永久磁石チャック |
| |
自動消火器 |
|
Charge coupled Device (CCD) |
|
