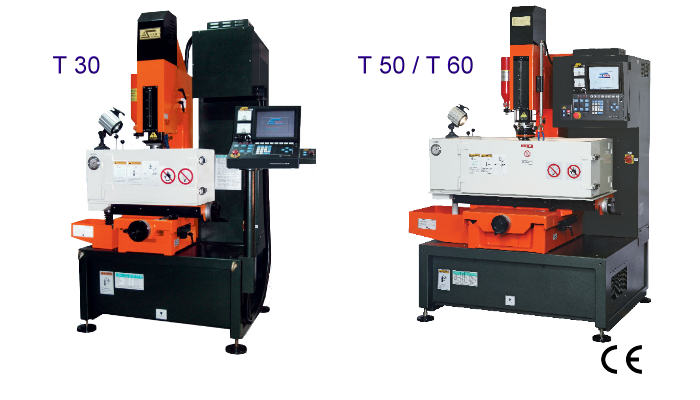

ZNCシリーズ : T30 / T50 /T60 |
 |
Z軸は、ACサーボモータを利用する。
N Cプログラム可能な機能
スパーキングのサークル角度よりも低い0.02ミリメートルである
最高の表面粗さ（Ra）は、より良い0.1μm未満である。
高速、長距離ジャンプ。
特殊なリブ形状の加工機能。
|
|
|
|
|
| X、Y、トラベル |
200 x 150 mm |
300 x 200 mm |
400 x 300 mm |
| Z-トラベル |
200 mm |
300 mm |
300 mm |
| テーブル寸法 |
360 x 220 mm |
560 x 300 mm |
660 x 380 mm |
| タンク寸法働く |
520 x 330 x 240 mm |
700 x 460 x 270 mm |
1040 x 580 x 320 mm |
| マックス。表クイルの距離 |
440 mm |
500mm |
520 mm |
| マックス電極重量 |
20 kgs |
30 kgs |
40 kgs |
| マックス表のロード |
350 kgs |
800 kgs |
1000 kgs |
| 誘電体タンク容量 |
120 Litre |
200 Litre |
400 Litre |
| フィルタ |
2 PCS |
2 PCS |
2 PCS |
| 機械重量 |
760 kgs |
1400 kgs |
1650 kgs |
| 機械の高さ |
2100 mm |
2240 mm |
2260 mm |
| 公称電流 |
30A / 5A, 45A / 5A, 60A / 5A |
| 入力電圧 |
220 / 380 / 415 / 440V |
| KVA (KW) |
4KVA / 5.5KVA / 7KVA |
| マックス研磨速度 |
200 / 300 / 400 mm³ / min |
| ベスト表面粗さ |
Ra ≦ 0.1μm |
| ベスト電極消耗率 |
< 0.2% ( specific equip.< 0.1%) |
標準付属品 |
Additional Equipment |
| 精密電極クランプ |
＂EROWA＂チャック·スイス |
| 圧電ライト |
3Rシステムチャック·スウェーデン |
| ワーク固定ツールキット |
ジ·エレクトリッククーラー |
| 磁気誘導オイルノズルベース |
電動オイル |
| 操作マニュアル |
永久磁石チャック |
| Xは、Yが、Z軸リニアスケール（1μm以下） |
M.F.D（ファインミラー仕上げ） |
| |
自動消火器 |
|
