Z軸は、ACサーボモータを利用する。
N Cプログラム可能な機能
スパーキングのサークル角度よりも低い0.02ミリメートルである
最高の表面粗さ（Ra）は、より良い0.1μm未満である。
高速、長距離ジャンプ。
特殊なリブ形状の加工機能。
|
|

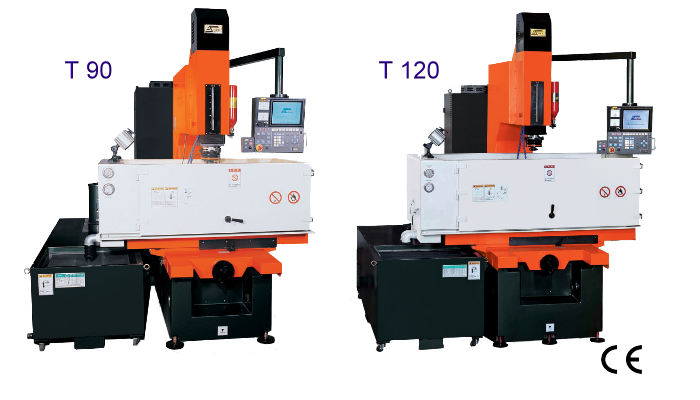

T90 |
|
| X、Y、トラベル |
500 x 400 mm |
600 x 500 mm |
| Z-トラベル |
300 (290) mm |
300 (290) mm |
| テーブル寸法 |
820 x 500 mm |
1100 x 620 mm |
| タンク寸法働く |
1300 x 760 x 430 mm |
1650 x 1000 x 500 mm |
| マックス。表クイルの距離 |
710 mm |
850 mm |
| マックス電極重量 |
50 kgs * |
60 kgs * |
| マックス表のロード |
1600 kgs |
2600 kgs |
| 誘電体タンク容量 |
600 Litre |
1000 Litre |
| フィルタ |
3 PCS |
3 PCS |
| 機械重量 |
2500 + 210 kgs |
3500 + 290 kgs |
| 機械の高さ |
2280 - 2570 mm |
2580 ~ 2870 mm |
| 機台長寬 |
 |
 |
| 公称電流 |
60A / 5A, 90A / 5A, 120A / 5A |
| 入力電圧 |
220 / 380 / 415 / 440V |
| KVA (KW) |
7KVA / 10KVA / 13KVA |
| マックス研磨速度 |
400 / 600 / 800mm³/min |
| ベスト表面粗さ |
Ra ≦ 0.1μm |
| ベスト電極消耗率 |
< 0.2% ( specific equip.< (0.1%) |
標準付属品 |
Additional Equipment |
| 精密電極クランプ |
＂EROWA＂チャック·スイス |
| 圧電ライト |
3Rシステムチャック·スウェーデン |
| ワーク固定ツールキット |
ジ·エレクトリッククーラー |
| 磁気誘導オイルノズルベース |
電動オイル |
| 操作マニュアル |
永久磁石チャック |
| Xは、Yが、Z軸リニアスケール（1μm以下） |
M.F.D（ファインミラー仕上げ） |
| |
自動消火器 |
| *使用可能なZ軸は重量を追加することによって相殺する. |
| ․ モーターを装備することで迅速な旅行するX、Y軸のオプション. |
|
