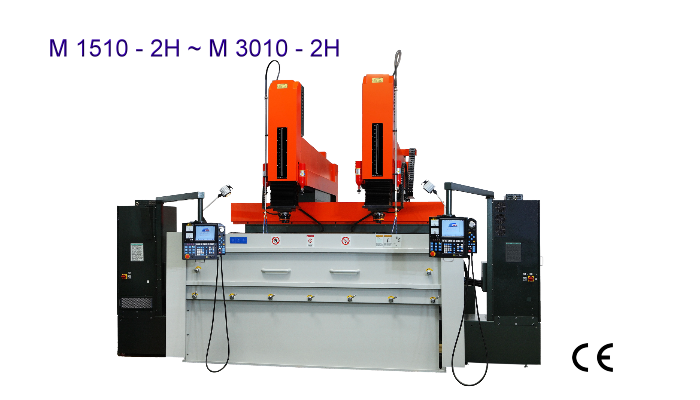

CNCシリーズ : スライディングダブルコラムEDM M1510-2H ~ M2010-2H |
|
X. Y＆Z軸はACサーボモータを利用する。
マルチキャビティ加工、ORBIT-CUT加工＆らせん加工。
A.T.C. （自動工具交換）および利用可能なC軸加工。
スパーキングのサークル角度0.02ミリメートルよりも低い。
最高の表面粗さ（Ra）は、より良い0.1μm未満である。
X、Y、Z軸のマルチサイドORBIT-CUT加工
高速、長距離ジャンプ。
特殊なリブ形状の加工機能。 |
|
|
| X、Y、トラベル |
1 Head: 860 x1000 mm |
2 Head: 430 x 1000 mm |
| Z-トラベル |
600 mm |
| テーブル寸法 |
1580 x 1100 mm |
| タンク寸法働く |
2070 x 1620 x 650 mm |
| マックス。表クイルの距離 |
750 ~ 1350 mm |
| マックス電極重量 |
200 kgs |
| マックス表のロード |
9500 kgs |
| 誘電体タンク容量 |
3200 Litre |
| フィルタ |
12 pcs |
| 機械重量 |
15000 kgs |
| 機械の高さ |
3670 mm |
| 機台長寬 |
 |
| 公称電流 |
90A / 5A , 120A / 5A , 150A / 5A , 180A / 5A , 240A/5A, 300A / 5A |
| 入力電圧 |
220 / 380 / 415 / 440V |
| KVA (KW) |
20KVA / 26 KVA / 34 KVA |
| マックス研磨速度 |
600 / 800 / 1000 / 1200 / 1600 / 2000 mm³/min |
| ベスト表面粗さ |
Ra ≦ 0.1μm |
| ベスト電極消耗率 |
< 0.2% ( specific equip.< 0.1%) |
標準付属品 |
追加装備 |
| 精密電極クランプ |
ATC（自動工具交換） |
| 圧電ライト |
C軸 |
| ワーク固定ツールキット |
＂EROWA＂チャック·スイス |
| 磁気誘導オイルノズルベース |
3Rシステムチャック·スウェーデン |
| 操作マニュアル |
ジ·エレクトリッククーラー |
| M.F.D（ファインミラー仕上げ） |
電動オイル |
| Xは、Yが、Z軸リニアスケール（1μm以下） |
永久磁石チャック |
| |
自動消火器 |
|
Charge coupled Device (CCD) |
| *利用可能なマシンは、OEM/ ODMまたは顧客の指示/デザインによって行われる。詳細については、plsは私達の販売に連絡.* |
|
